ptfe覆膜除塵布袋是怎樣設計的？
發布時間：2021-09-06 15:57:10

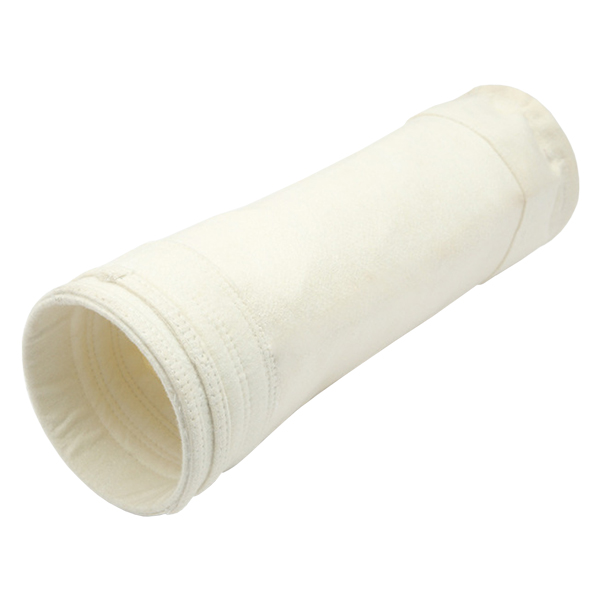

除塵布袋是袋式除塵器的關鍵關鍵，高品質的過濾系統相互配合提升的除塵布袋設計方案和細致的除塵布袋縫紉才能充分發揮良好的實際應用效果。
因?yàn)槌龎m布袋必須與花板和籠骨有很好的配合，對于允差直徑為160mm的除塵布袋，一般花板孔的公稱直徑為φ165mm，而籠骨直徑為φ155mm，換句話說，袋頭的直徑在于花板孔，而袋身的直徑在于籠骨，即袋頭和袋身的規格不同。所以一定要把袋子和濾身各自做好，然后把它們縫在一起。
除塵布袋的頭頂和花板相互配合，以固定除塵布袋。根據這一功能，人們將其設計成具有一定延展性和鋼度的帶槽結構?；\骨蓋可以落在花板上，使籠骨的凈重落在花板上，減少了除塵布袋的支撐。它的延展性和鋼度由兩層過濾材料組成的袋頭內部縫制一個金屬材料彈黃閥球來保持，閥球可以在花板孔內彈起，卡花板相互配合密不可分，另外還要耐受煙塵的侵蝕，應用中有選用金屬材料。有兩種方法可以保持插槽。
玻璃纖維紡織品除塵布袋的插槽縫在頭套內部，多采用玻璃纖維方繩等制作插槽，然后固定彈黃閥球，產生頭套。袋子放在頭套整體內側，最后用縫環機固定三者。針刺氈插槽，縫在頭套外面，多采用與袋體同材料的原材料制成相互配合花板薄厚的插槽，再固定不動彈黃閥球，產生頭套。再次將袋身插入已經固定不動的閥球頭套內縫紉固定不動。
袋體和籠骨的規格相互配合。用三針機縫紉時，用PTFE縫紉線+無堿玻璃纖維縫紉線+PTFE縫紉線縫紉。由于PTFE縫紉線有機化學可靠性好，320℃左右可以在抗拉作用下拉伸。無堿玻璃纖維縫紉線在320℃左右仍能保持良好的規格穩定，價格低于PTFE縫紉線，但有機化學可靠性不如PTFE縫紉線。兩條線的配合應用可以承受一定的有機化學腐蝕和瞬間高溫，具體應用也證明這種配合的實際效果不錯。
袋底采用與袋體相同的原料，底端內側縫1-2層，提升圓底。提升圓底是為了提高除塵布袋底端的抗壓強度，防止?fàn)t底損壞和損壞除塵氣體。底部和袋體用雙針機縫紉連接，基礎縫幾圈，保證底部牢固。
除塵布袋底部沿袋體向上一般會縫紉布貼。玻璃纖維紡織品除塵布袋多見外貼，針刺氈除塵布袋多見內貼，長度根據籠骨中后一根橫筋到底蓋的間距決定，例如后一根橫筋到底蓋的間距為9cm，布貼為15cm。布料長度盡量使除塵布袋安裝好后一根橫筋在布料內，且不能在布料上方縫紉線處。這樣一方面可以提高除塵布袋底部的抗壓強度，另一方面可以減少因除塵布袋安裝歪斜而在燃?xì)獍l(fā)生爐附近的除塵布袋相互損壞對袋體造成的損壞。此外，布貼長度過長會危及袋體過濾總面積。
